BMS JK-PB2A16S15P pentru invertor 8S–16S, 150A, echilibrare activă 2A, CAN / RS485 / Bluetooth

BMS JK-PB2A16S15P pentru configurații 8S–16S, cu curent de 150 A, echilibrare activă de 2 A și comunicație CAN/RS485/Bluetooth. Prețul nu include displayul sau configurarea opționale.

Descriere și informații tehnice

BMS JK JK-PB2A16S15P pentru invertor, 8S–16S, 150A, echilibrare activă 2A, CAN / RS485 / Bluetooth

JK-PB2A16S15P este un BMS făcut pentru bateriile de stocare legate la invertor. Protejează și echilibrează pachete de 8 până la 16 celule în serie (LiFePO4, Li-ion sau LTO) și comunică direct cu invertorul prin CAN sau RS485, prin placa de interfață inclusă.

Suportă 150A continuu la încărcare și descărcare și are echilibrare activă de 2A, care lucrează permanent. Setările le faci din aplicația pe telefon, prin Bluetooth.

Avantaje principale

• Curent continuu de 150A la încărcare și descărcare
• Echilibrare activă de 2A, activă permanent
• Comunicare cu invertorul prin CAN și RS485, plus RS232 și UART
• Placă de interfață cu mufe RJ45 / RJ11, comutator DIP de adresă și contacte uscate
• Funcționare în paralel a mai multor baterii, cu limitare a curentului de încărcare în paralel (10A)
• Port pentru încălzirea bateriei la temperaturi scăzute
• Bluetooth și aplicație pentru Android, iOS și HarmonyOS
• Garanție 2 ani
• 4 senzori de temperatură și contor coulombmetric pentru starea de încărcare (SOC)
• Toate pragurile de protecție se pot regla

Specificații tehnice

Cum se conectează

1. Conectezi cablurile de măsurare la celule, în ordine:
   • B0 / GND – minusul primei celule (minusul bateriei);
   • NT1 – senzorul de temperatură 1, apoi 4 fire roșii: B1 – B4;
   • NT2 – senzorul de temperatură 2, apoi 4 fire roșii: B5 – B8;
   • NT3 – senzorul de temperatură 3, apoi 4 fire roșii: B9 – B12;
   • NT4 – senzorul de temperatură 4, apoi 4 fire roșii: B13 – B16.
   Fiecare fir roșu Bn se leagă la plusul celulei n.
2. Introduci mufele cablurilor de măsurare în porturile BMS-ului.
3. Legi B– la minusul general al bateriei, iar P– spre invertor și încărcător.
4. Legi placa de interfață la porturile P1, P2 și P3, iar invertorul la mufa CAN sau RS485.

Recomandări

• Verifică de două ori ordinea firelor de măsurare înainte de a introduce mufele în BMS.
• Setează din aplicație tipul de celulă și pragurile de protecție înainte de prima încărcare.
• Alege protocolul de comunicare potrivit invertorului tău. Dacă nu ești sigur, scrie-ne modelul invertorului.
• Montajul trebuie făcut de personal calificat.

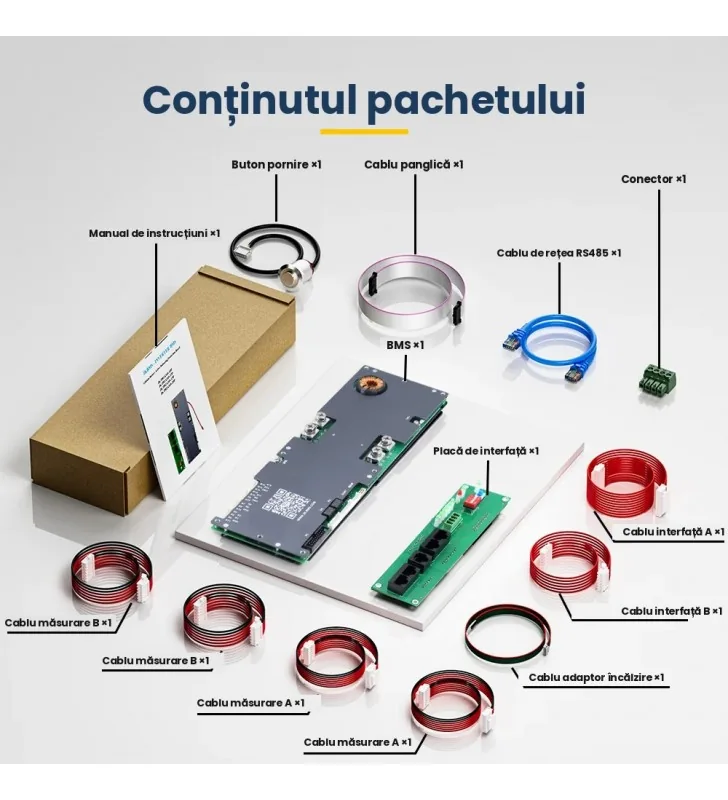

Conținutul pachetului

• 1 × BMS JK-PB2A16S15P
• 1 × Placă de interfață
• 2 × Cablu de măsurare A și 2 × Cablu de măsurare B
• 1 × Cablu interfață A și 1 × Cablu interfață B
• 1 × Cablu panglică
• 1 × Cablu de rețea RS485
• 1 × Cablu adaptor încălzire
• 1 × Buton pornire
• 1 × Conector (bornă) pentru contactele uscate
• 1 × Manual de instrucțiuni

Imaginile sunt cu titlu informativ. Aspectul plăcii și al cablurilor poate fi diferit de cel din imagini. Datele tehnice sunt preluate din specificațiile producătorului.

Pentru alegerea componentelor și verificarea configurației, contactați echipa noastră.
