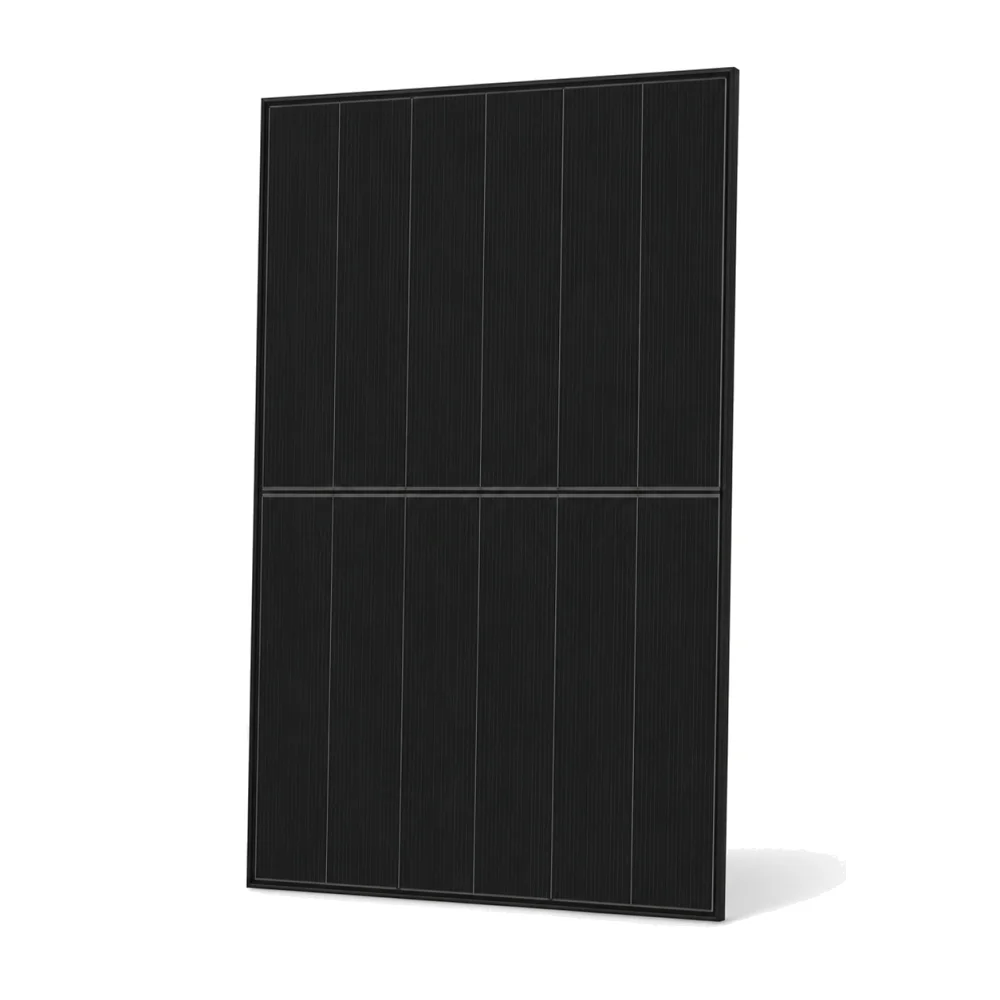

Panou fotovoltaic 470W Jinko Solar JKM470N-48QL6-DB, 30mm, Tiger Neo III, All Black, Monofacial

Panou fotovoltaic 470W Jinko Solar JKM470N-48QL6-DB, 30mm, Tiger Neo III, All Black, Monofacial.

Cod produs	JKM470N-48QL6-DB-so1

Descriere și informații tehnice

Jinko Solar / Tiger Neo III

JinkoSolar 470W — All Black pentru acoperișul tău

JKM470N-48QL6-DB

470 WPutere nominală STC

Panou monofacial N-type TOPCon din familia Tiger Neo III, cu aspect All Black și sticlă dublă. Eficiența de 23,52% și formatul de 1762 × 1134 mm permit planificarea suprafeței disponibile pe acoperiș, cu dimensionarea electrică după fișa modelului exact.

470 WPutere nominală23,52%Eficiență STC24,4 kgGreutate modul

Avantaje pentru proiectul tău

• All Black: ramă neagră și suprafață frontală închisă pentru un aspect uniform.
• N-type TOPCon: coeficient de temperatură Pmax de −0,26%/°C, conform fișei.
• Sticlă dublă: sticlă frontală de 2 mm cu strat antireflex și sticlă posterioară de 2 mm. Modelul este monofacial.
• 192 sferturi de celulă (48×4): arhitectură Tiger Neo III în format de 30 mm grosime.

Date electrice la STC

Parametru	JKM470N-48QL6-DB
Putere nominală Pmax	470 W
Eficiență modul	23,52%
Tensiune la putere maximă Vmp	30,97 V
Curent la putere maximă Imp	15,18 A
Tensiune în gol Voc	36,19 V
Curent de scurtcircuit Isc	15,80 A
Tensiune maximă sistem	1500 V DC (IEC)
Siguranță maximă în serie	30 A
Sortare putere / toleranță măsurare	0 ~ +3% / ±3%

STC: iradiere 1000 W/m², temperatura celulei 25°C, AM1.5. Puterea și eficiența sunt valori nominale la condițiile STC.

Construcție și dimensiuni

Parametru	JKM470N-48QL6-DB
Tip modul	Monofacial, All Black, sticlă dublă
Celule	N-type monocristalin, 192 (48×4)
Dimensiuni	1762 × 1134 × 30 mm
Greutate	24,4 kg
Sticlă frontală	2,0 mm, strat antireflex
Sticlă posterioară	2,0 mm, sticlă întărită termic
Ramă	Aliaj de aluminiu anodizat, negru
Cutie de joncțiune	IP68
Cablu / lungime inclusiv conector	≥4,0 mm²; (+)500 mm / (−)400 mm sau personalizat
Conector	JK03M / JK03M2 / altele conform variantei livrate
Clasă protecție / foc IEC	Clasa II / Clasa C
Încărcări statice maxime de test	6000 Pa față / 4000 Pa spate

Temperatură și garanții

Parametru	JKM470N-48QL6-DB
Coeficient temperatură Pmax	−0,26%/°C
Coeficient temperatură Voc	−0,24%/°C
Coeficient temperatură Isc	+0,046%/°C
Condiții de utilizare	−40°C până la +70°C (T98≤70°C); până la +85°C pe termen scurt, conform fișei
Garanție produs	25 ani, conform fișei și condițiilor producătorului
Garanție liniară putere	30 ani; minimum 88,85% la anul 30
Degradare declarată	1% în primul an; 0,35% anual ulterior

Încărcările declarate sunt sarcini de test, nu valori de proiectare universale. Montajul, prinderile, stringurile și conectorii se aleg conform manualului și limitelor echipamentelor.

Documente oficiale

Document	Descărcare
Fișă tehnică JinkoSolar JKM470N-48QL6-DB (F4-EU)	Descarcă PDF
Manual de instalare JinkoSolar V11 (12.05.2026)	Descarcă PDF
