SUN Smart-Switch

Dispozitiv inteligent Deye SUN Smart-Switch pentru comutarea sarcinilor electrice. Montajul și configurarea depind de sistemul compatibil.

Documentație tehnică: Document 1

Descriere și informații tehnice

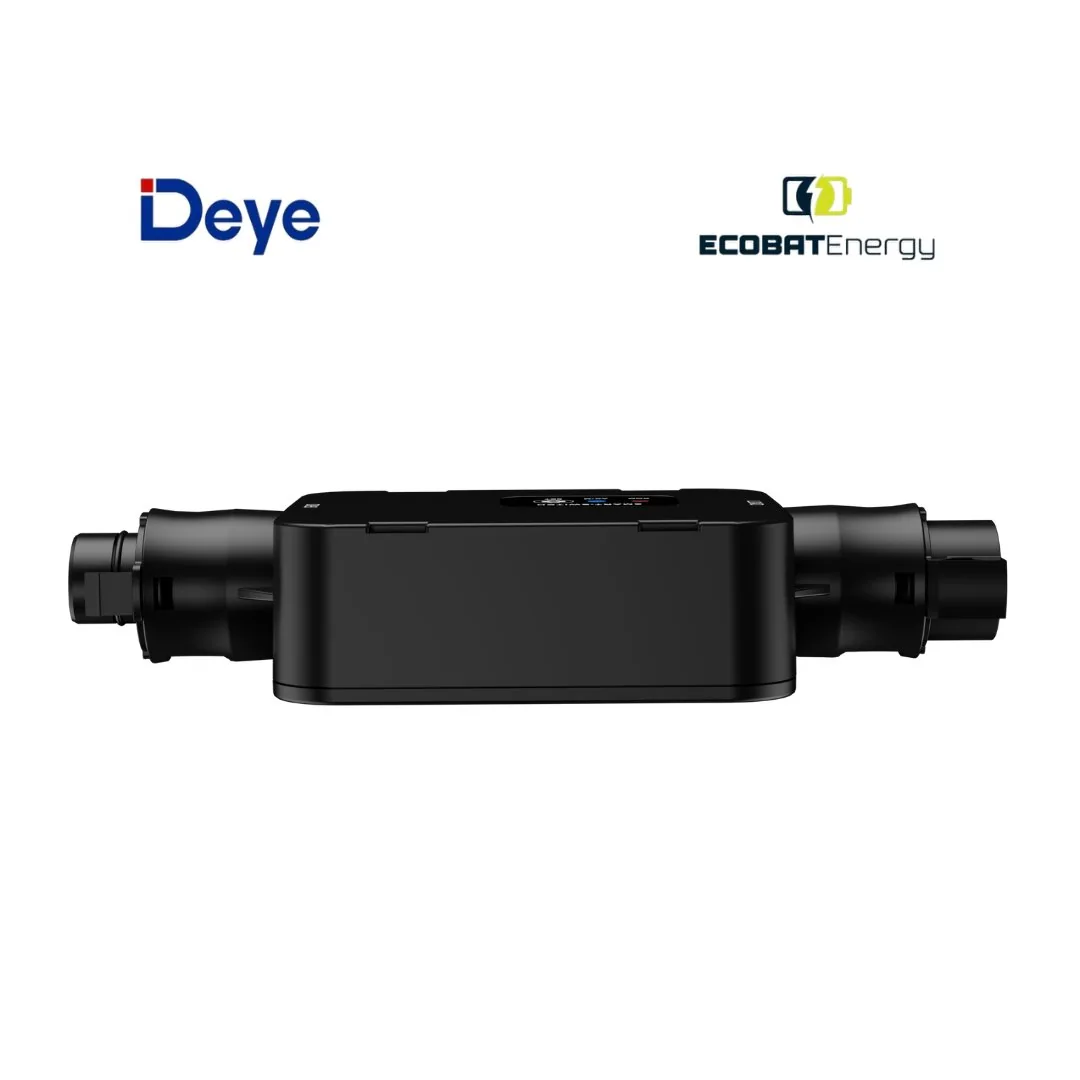

Deye SUN Smart-Switch

1. Instrucțiuni de siguranță

Montajul și punerea în funcțiune trebuie realizate exclusiv de personal calificat.
Înainte de instalare, toate sursele de tensiune trebuie deconectate.
Respectați normele locale și standardele de siguranță electrică în vigoare.

2. Prezentare generală

SUN Smart-Switch este un dispozitiv inteligent de comutare ON/OFF, utilizat pentru controlul automat sau manual al sarcinilor electrice într-un sistem fotovoltaic Deye.

Poate comuta alimentarea dintre rețea (Grid) și sarcină (Load) pe baza:

• comenzilor manuale,

• comenzilor transmise de invertor,

• programelor orare,

• nivelului de încărcare al bateriei (SOC).

Este compatibil cu sisteme monofazate și trifazate și comunică wireless prin LoRa.

3. Instalare fizică

Pași de instalare:

1. Opriți invertorul și alimentarea principală.

2. Introduceți cablurile AC prin elementele de etanșare ale carcasei.

3. Decojiți cablurile conform specificațiilor producătorului.

4. Conectați conductorii la bornele corespunzătoare (L, N, PE).

5. Asigurați fixarea completă a conectorilor.

6. Conectați circuitul astfel: Rețea → Smart-Switch → Sarcină.

Dispozitivul trebuie montat într-un loc protejat, conform gradului IP specificat.

4. Moduri de funcționare

Mod manual
Comutarea sarcinii se poate face:

• din butonul SET al dispozitivului,

• din meniul invertorului Deye,

• din aplicația mobilă sau platforma cloud.

Mod automat / programabil
Comutarea se face automat în funcție de:

• intervale orare definite,

• praguri SOC ale bateriei,

• condiții impuse de sistemul de management energetic.

5. Asociere și comunicare LoRa

Pentru asocierea cu invertorul:

• țineți apăsat butonul SET timp de aproximativ 15 secunde;

• LED-ul de comunicație va începe să clipească;

• LED aprins constant după scanare indică asociere reușită;

• LED stins indică eșec de asociere.

6. Specificații tehnice

Model: SUN-SMART-SWITCH01P3
Tensiune de lucru: 94 – 238 V AC
Curent maxim: 25 A per fază
Frecvență: 50 / 60 Hz
Comunicație: LoRa wireless
Grad de protecție: IP65
Temperatură de operare: –40 °C până la +45 °C
Greutate: aproximativ 0,4 kg
