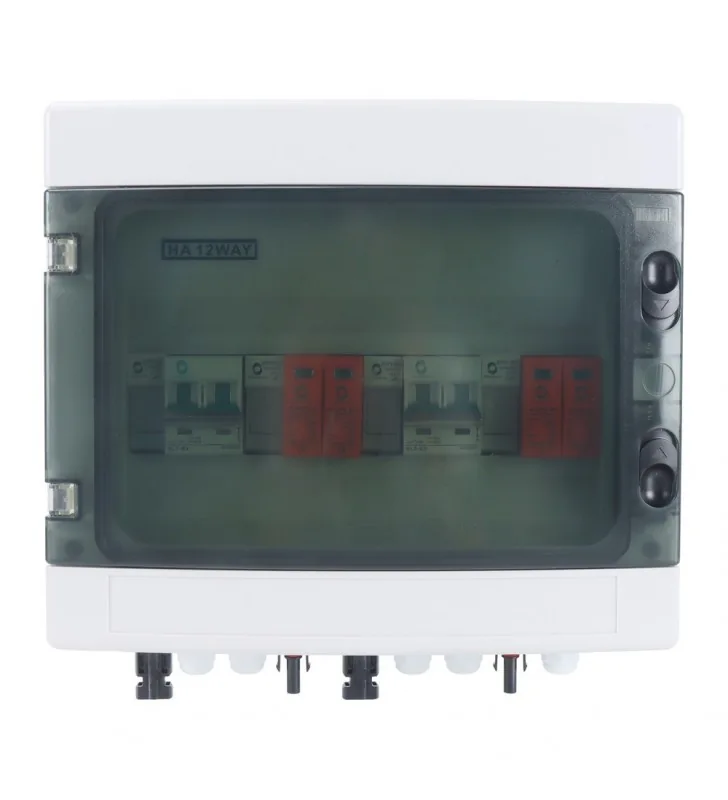

Tablou protecție DC fotovoltaic 2 stringuri 500V – siguranțe 15A, MCB 16A, SPD
Cod produs: TPDC-2S-500V-weB
Disponibilitate: La comandă; disponibilitatea la furnizor se reconfirmă
Produs disponibil la comandă. Stocul și termenul de livrare se confirmă înainte de acceptarea comenzii.
Tablou de protecție fotovoltaică DC pentru două stringuri, 500 V, cu siguranțe de 15 A, întrerupător MCB de 16 A și protecție SPD. Compatibilitatea se verifică pentru instalație.
| Brand | Webattery |
|---|---|
| Cod produs | TPDC-2S-500V-weB |
Descriere și informații tehnice
Tablou protecție DC fotovoltaic, 2 stringuri, 500V – siguranțe 15A, MCB 16A și descărcătoare
Tabloul de protecție DC este montat gata cablat, între panourile fotovoltaice și invertor. Protejează instalația pe partea de curent continuu, pentru două stringuri independente de panouri, până la 500V DC.
Pentru fiecare string, tabloul are siguranțe fuzibile pe plus și pe minus, un întrerupător automat DC bipolar pentru deconectare sigură și descărcătoare împotriva supratensiunilor provocate de trăsnete. Se conectează rapid, prin mufe MC4, fără deschiderea cutiei pentru cablurile de panouri.
Avantaje principale
- Pentru 2 stringuri independente, potrivit invertoarelor cu 2 MPPT
- Protecție completă pe DC: siguranțe, întrerupător automat și descărcătoare
- Întrerupător DC bipolar de 16A pe fiecare string – poți deconecta panourile în siguranță la mentenanță
- Descărcătoare de supratensiune tip II pentru fiecare string, cu indicator vizual de stare
- Livrat gata cablat, cu mufe MC4 montate – economisești timp la instalare
- Cutie din plastic ignifug, rezistent la UV și la lovituri, cu ușă transparentă
- Bară de împământare (PE) și șină DIN incluse
Specificații tehnice
| Număr stringuri | 2 (intrări independente) |
| Tensiune maximă de lucru | 500V DC |
| Siguranțe fuzibile | 4 × 15A, 1000V DC, 10×38 mm (plus și minus pe fiecare string) |
| Soclu siguranțe | 4 × 32A, 1000V DC |
| Întrerupător automat DC (MCB) | 2 × bipolar (2P), 16A, 500V DC |
| Descărcător supratensiune (SPD) | 2 × 2P, PV, tip II – Un 500V DC, Uc 650V DC, In 20kA, Imax 40kA, Up ≤ 2,8kV |
| Conexiuni | Mufe MC4 (intrări și ieșiri) + presetupe pentru cabluri |
| Împământare | Bară PE inclusă |
| Carcasă | Plastic ignifug, rezistent UV, ușă transparentă, 12 module |
| Invertoare compatibile (orientativ) | 3,5 kW – 10,2 kW, cu 2 intrări de string |
Cum se conectează
- String 1 și String 2: cablurile de la panouri (+ și −) se cuplează în mufele MC4 de intrare.
- Ieșirile MC4 merg spre intrările PV ale invertorului.
- Bara PE se leagă la priza de pământ a instalației.
Verifică înainte de montaj ca tensiunea în gol (Voc) a fiecărui string, la temperaturi scăzute, să nu depășească 500V, iar curentul stringului să nu depășească valoarea siguranțelor. Montajul și punerea în funcțiune trebuie făcute de un electrician autorizat.
Conținutul pachetului
- 1 × Tablou de protecție DC, 2 stringuri, cablat
- 4 × Siguranțe 15A 1000V DC (montate)
- 2 × Întrerupătoare automate DC 2P 16A (montate)
- 2 × Descărcătoare de supratensiune PV 2P 500V (montate)
Pentru alegerea componentelor și verificarea configurației, contactați echipa noastră.
