Set conectori solari MC4 1500V IP68 LEADER 4–6 mm² (pereche)

Pereche de conectori solari MC4 Leader, 1500 V, IP68, pentru cabluri cu secțiune de 4–6 mm².

Descriere și informații tehnice

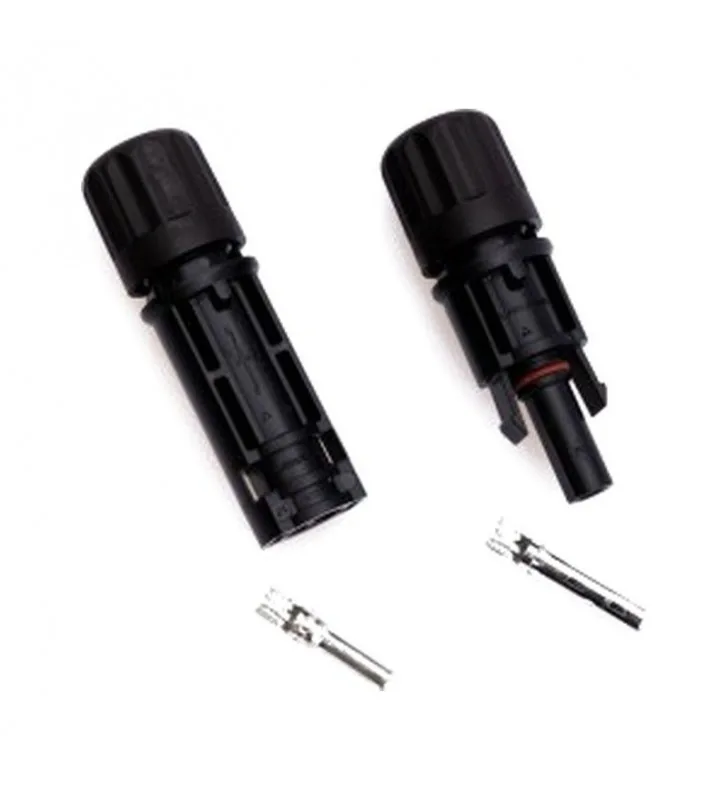

Set conectori solari MC4 1500V IP68 LEADER, pentru cablu 4–6 mm² (pereche tată + mamă)

Setul conține o pereche de conectori MC4, un conector tată și un conector mamă, pentru legăturile de curent continuu din sistemele fotovoltaice. Se montează pe cablul solar de 4 mm² sau 6 mm² și unesc panourile între ele sau stringul de panouri cu invertorul ori cu tabloul de protecție DC.

Conectorii sunt făcuți pentru tensiuni de până la 1500V DC, au protecție IP68 când sunt cuplați și se blochează la cuplare, așa că nu se desfac singuri.

Avantaje principale

• Tensiune nominală de până la 1500V DC
• Grad de protecție IP68 în stare cuplată, potriviți pentru exterior
• Compatibili cu cablu solar de 4 mm² și 6 mm²
• Sistem de blocare la cuplare
• Garnituri de etanșare și piuliță de strângere pe cablu
• Se potrivesc cu cablul solar LEADER de 4 mm² din magazin

Specificații tehnice

Cum se montează

1. Dezizolezi capătul cablului solar pe lungimea contactului metalic.
2. Sertizezi contactul pe conductor cu un clește de sertizat pentru MC4.
3. Împingi contactul în corpul conectorului până se aude clic.
4. Strângi piulița din spate, ca garnitura să etanșeze pe cablu.
5. Cuplezi conectorul tată cu cel mamă până se blochează.

Recomandări

• Nu decupla conectorii sub sarcină. Oprește întâi invertorul și separatorul DC.
• Folosește clește de sertizat pentru MC4, nu patent obișnuit.
• Verifică polaritatea înainte de a cupla stringul la invertor.
• Montajul trebuie făcut de personal calificat.

Conținutul pachetului

• 1 × Conector MC4 tată
• 1 × Conector MC4 mamă

Imaginile sunt cu titlu informativ. Culoarea și marcajele de pe conectori pot fi diferite de cele din imagini.

Pentru alegerea componentelor și verificarea configurației, contactați echipa noastră.
