Structură montaj panouri fotovoltaice – țiglă metalică / tablă

Structură de montaj pentru panouri pe acoperiș cu țiglă metalică sau tablă. Configurația, componentele și cantitățile necesare se stabilesc prin ofertă.

Descriere și informații tehnice

Structură montaj panouri fotovoltaice pentru țiglă metalică / tablă – profil tip C

Structura de prindere pentru montajul panourilor fotovoltaice pe acoperișurile din țiglă metalică sau tablă profilată. Panourile se prind în căpriori, prin șuruburi ancoră M10 × 200 mm. Garnitura EPDM de pe fiecare șurub etanșează gaura din tablă.

Îți alegi singur componentele în configuratorul de mai sus. Alegi numărul de panouri pe șir și numărul de șiruri, iar lista se completează automat. Cantitățile le poți modifica înainte de a adăuga lista în coș.

Avantaje principale

• Prindere solidă în căprior, prin tablă
• Etanșare cu garnitură EPDM la fiecare punct de prindere
• Suport tip L reglabil pe înălțime
• Sistem cu profil de aluminiu tip C și piulițe C M8
• Cleme compatibile cu ramele de panou de 30–40 mm
• Calcul automat al pieselor după numărul de panouri

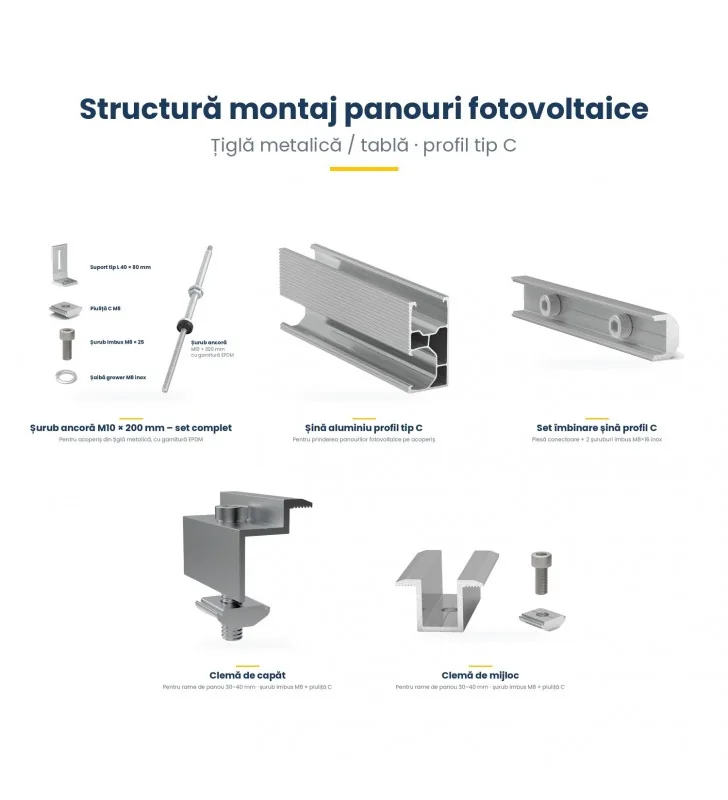

Componente

Cum se montează

1. Marchezi poziția căpriorilor și dai gaura prin vârful cutei tablei, deasupra căpriorului.
2. Înșurubezi șurubul ancoră în căprior și strângi garnitura EPDM pe tablă, ca să etanșeze gaura.
3. Prinzi suportul tip L pe șurubul ancoră și îl reglezi pe înălțime.
4. Prinzi șinele pe suporturile L cu șurubul imbus și piulița C din set.
5. Unde șirul e mai lung decât o șină, legi șinele cap la cap cu setul de îmbinare.
6. Așezi panourile pe șine și le prinzi cu clemele de capăt la margini și cu clemele de mijloc între ele.

Recomandări

• Verifică distanța dintre căpriori și starea acoperișului înainte de montaj.
• Găurește întotdeauna pe vârful cutei, nu în zona prin care se scurge apa.
• Măsoară lățimea panoului în fișa tehnică și trece-o în configurator, pentru un calcul corect.
• Montajul trebuie făcut de personal calificat, cu echipament de lucru la înălțime.

Imaginile sunt cu titlu informativ. Forma și finisajul pieselor pot fi diferite de cele din imagini. Lista generată de configurator este orientativă.

Pentru alegerea componentelor și verificarea configurației, contactați echipa noastră.
