Structură montaj panouri fotovoltaice – țiglă ceramică / beton

Structură montaj panouri fotovoltaice – țiglă ceramică / beton

Cod produs: STR-TIGLA-C-weB

Preț la cerere

Disponibilitate: La comandă; disponibilitatea la furnizor se reconfirmă

Produs disponibil la comandă. Stocul și termenul de livrare se confirmă înainte de acceptarea comenzii.

Structură de montaj pentru panouri pe acoperiș cu țiglă ceramică sau beton. Este un ansamblu configurabil, dimensionat și ofertat în funcție de componente și cantități; prețul zero din sursă nu reprezintă un kit gratuit.

Brand
Cod produs	STR-TIGLA-C-weB

Descriere și informații tehnice

Structură montaj panouri fotovoltaice pentru țiglă ceramică / beton – profil tip C

Structura de prindere pentru montajul panourilor fotovoltaice pe acoperișurile cu țiglă ceramică sau de beton. Panourile se prind de căpriori, prin cârlige care trec printre țigle, așa că țigla nu se găurește.

Îți alegi singur componentele în configuratorul de mai sus. Alegi numărul de panouri pe șir și numărul de șiruri, iar lista se completează automat. Cantitățile le poți modifica înainte de a adăuga lista în coș.

Avantaje principale

Prindere în căprior, fără găurirea țiglei
Sistem cu profil de aluminiu tip C și piulițe C M8
Cârlige reglabile pe înălțime, pentru țigle de grosimi diferite
Cleme compatibile cu ramele de panou de 30–40 mm
Calcul automat al pieselor după numărul de panouri
Plătești doar piesele de care ai nevoie

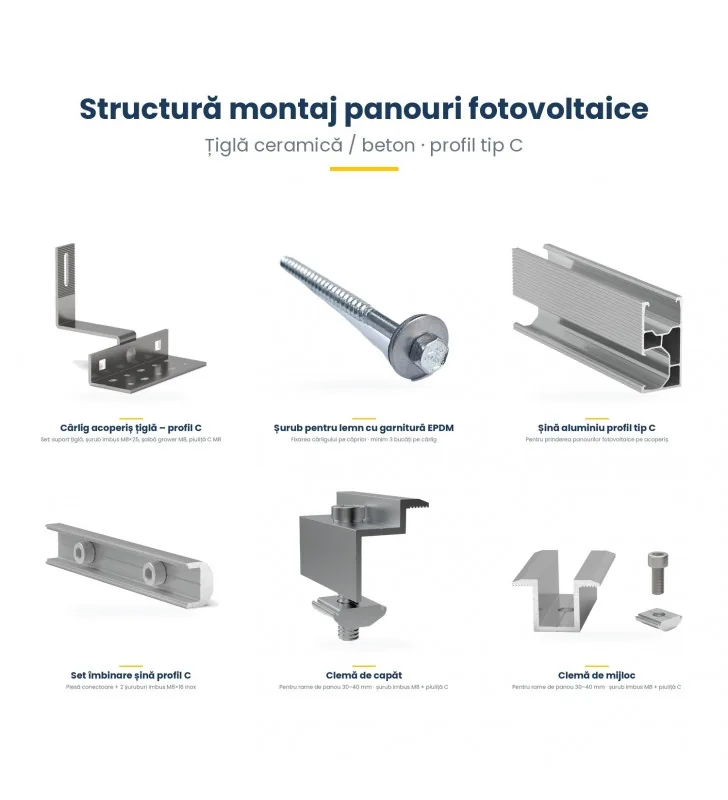

Componente

Componentă	Ce conține	Câte îți trebuie
Cârlig acoperiș țiglă – profil C	Suport pentru țiglă, șurub imbus M8 × 25, șaibă grower M8, piuliță C M8	Pe fiecare șină, la cel mult 1,2 m unul de altul
Șurub autofiletant 6,5 × 90 mm	Șurub cu garnitură EPDM, pentru fixarea cârligului pe căprior	Minim 3 la fiecare cârlig
Profil aluminiu tip C 26 × 52 mm	Șină de 2,4 m	2 linii de șină pe fiecare șir de panouri
Set îmbinare șină profil C	Piesă conectoare și 2 șuruburi imbus M8 × 16 inox	La fiecare îmbinare dintre două șine
Clemă de capăt profil C	Clemă, șurub imbus M8, piuliță C M8	4 pe fiecare șir de panouri
Clemă de mijloc profil C	Clemă, șurub imbus M8, piuliță C M8	2 între fiecare două panouri vecine

Cum se montează

Ridici țigla deasupra căpriorului și prinzi cârligul pe căprior cu minim 3 șuruburi autofiletante.
Reglezi înălțimea cârligului și pui țigla la loc.
Prinzi șinele pe cârlige cu șurubul imbus și piulița C din set.
Unde șirul e mai lung decât o șină, legi șinele cap la cap cu setul de îmbinare.
Așezi panourile pe șine și le prinzi cu clemele de capăt la margini și cu clemele de mijloc între ele.

Recomandări

Verifică distanța dintre căpriori și starea acoperișului înainte de montaj.
Măsoară lățimea panoului în fișa tehnică și trece-o în configurator, pentru un calcul corect.
Montajul trebuie făcut de personal calificat, cu echipament de lucru la înălțime.

Imaginile sunt cu titlu informativ. Forma și finisajul pieselor pot fi diferite de cele din imagini. Lista generată de configurator este orientativă.

Pentru alegerea componentelor și verificarea configurației, contactați echipa noastră.
